説明

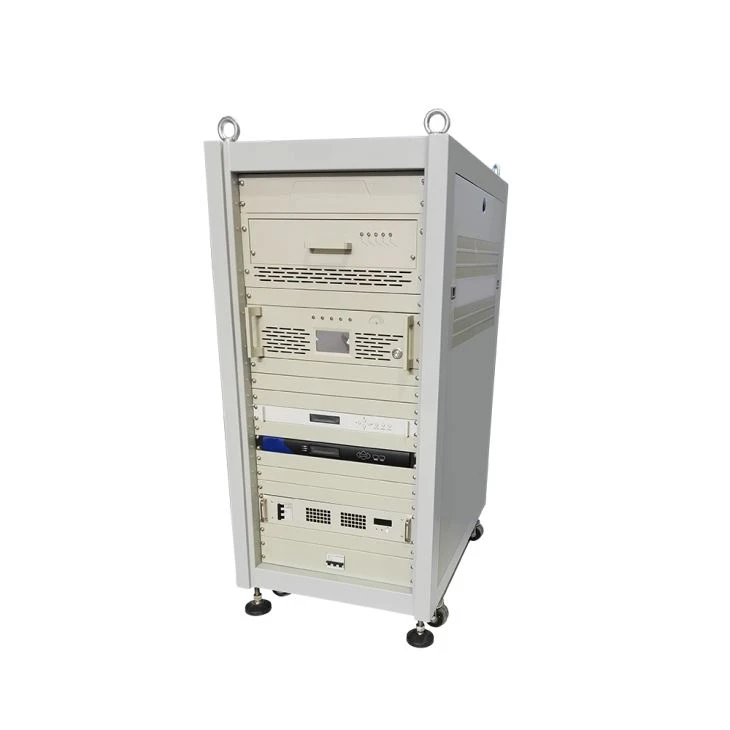

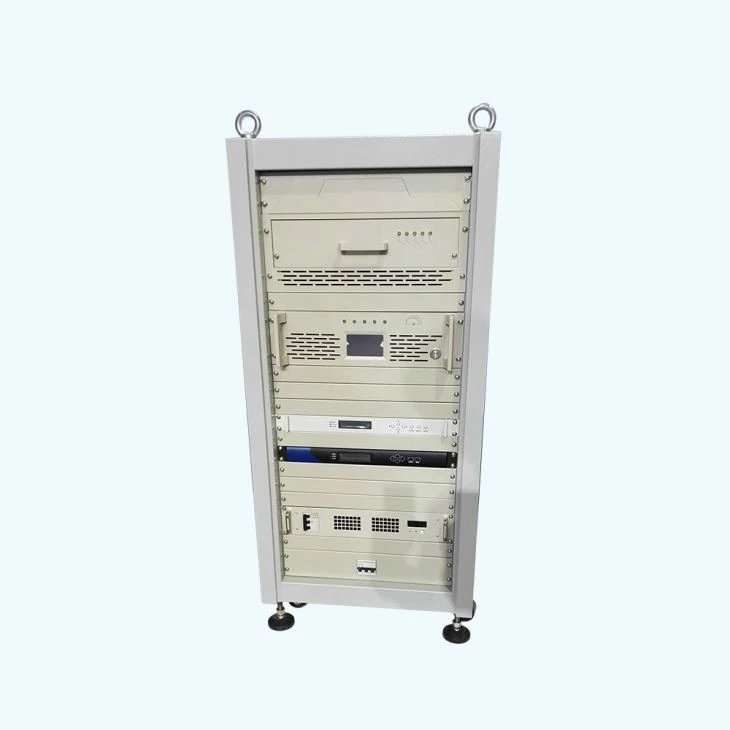

DTT5900 系 500 番台 400 ~ 500 w デジタル テレビ送信機
主なアプリケーション
デジタル テレビ ヘッドエンド システム
lIPTV、無線テレビ遠隔教育
lRemote ライブ再放送とリアルタイム伝送
lHD またはプライベート IP ネットワークを介して SD ビデオ
ユニバーサル仕様 |
オーダー コード
DTT5900 400
DTT5900 500
出力 Pewer(RMS) * *
400 W
500 W
電力増幅器の数
2 × 電力増幅器モジュール
周波数範囲 (Fで)
470 に 860 MHz
チャネル帯域幅
6 MHz、8 MHz
サポートされている Standands
DVB T2、ATSC、DVB-T/H ISDB-T/Tb
送信モード
標準: シングル バンド
オプション: Broadband(maximum 80MHz)
サポートされているネットワーク
SFN または MFN
冷却方式
強制空冷式
注: * * 上記の出力電力はシングル バンド モードで ATSC/DTMB 規格あたり下界
主要なコンポーネント
プリアンプ
1 × プリアンプ module(3U)
Exciter(Optional) * *
1 × DVB T2/DTMB Exciter(modulater)(1U)
電源スプリッター ・ コンバイナ
1 × ディストリビューター & Synthesizer(3U)
監視・制御ユニット
1 × 監視制御 unit(2U) の 7 インチ液晶タッチ スクリーン
バンドパス Filter(Optional)
オプションのシングル バンドまたは広帯域バンドパス フィルター
注:* * その他の刺激物/変調条件に対するの弊社営業窓口までご連絡ください。
環境
動作温度
0 に 45℃
動作時湿度
0 ~ 95%、、、結露なし
電源装置
電源装置
三相オプション
4 ワイヤー (3 フェーズ + ニュートラル) 342-418V AC, 50Hz±5%
単相のオプション
2 ワイヤ、190-250 v AC 50Hz±5%
サージ保護
内蔵 AC サージ プロテクター
機械
Dimensions(W×H×D)
650 × 1480 mm (27U) × 870 mm
25.6 '× 58.3' × 34.3 '
重量
180 kg (396.8 ポンド)
I/O インターフェイス
TS 入力
DVB ASI(BNC female,75Ω) (DTMB/dvb-t2 刺激物)
IP を介した MPEG TS
100/1000 Base-t、RJ 45(DVB-T2 Exciter)
RF 出力
EIA1 5/8 ' フランジ
1PPS クロック入力
BNC、女性、50Ω (DTMB/dvb-t2 刺激物)
10 MHz クロック入力
BNC、女性、50Ω (DTMB/dvb-t2 刺激物)
RF モニター出力
SMA の女性、50Ω
モニタリング ・ コントロール
ローカルの監視と制御
TFT 液晶タッチ スクリーン
ネットワーク管理 Interdace
10/100 BASE-T イーサネット × 1 RJ-45、
SupportingWeb ブラウザーや SNMP ネットワーク管理
電気性能
周波数安定度
≤±1 × 10-7(内部参照)
≤±1 × 10-7(外部 10 MHz リファレンス ・ クロック)
周波数確度
MFN、≤±100Hz、SFN、≤±1Hz
MER
≥33dB
1 つの肩
≤ 36 db
バンド非平坦性
≤±0.5dB
AGC 電力制御範囲
±8dB
出力 Powr の安定性
≤±0.5dB
